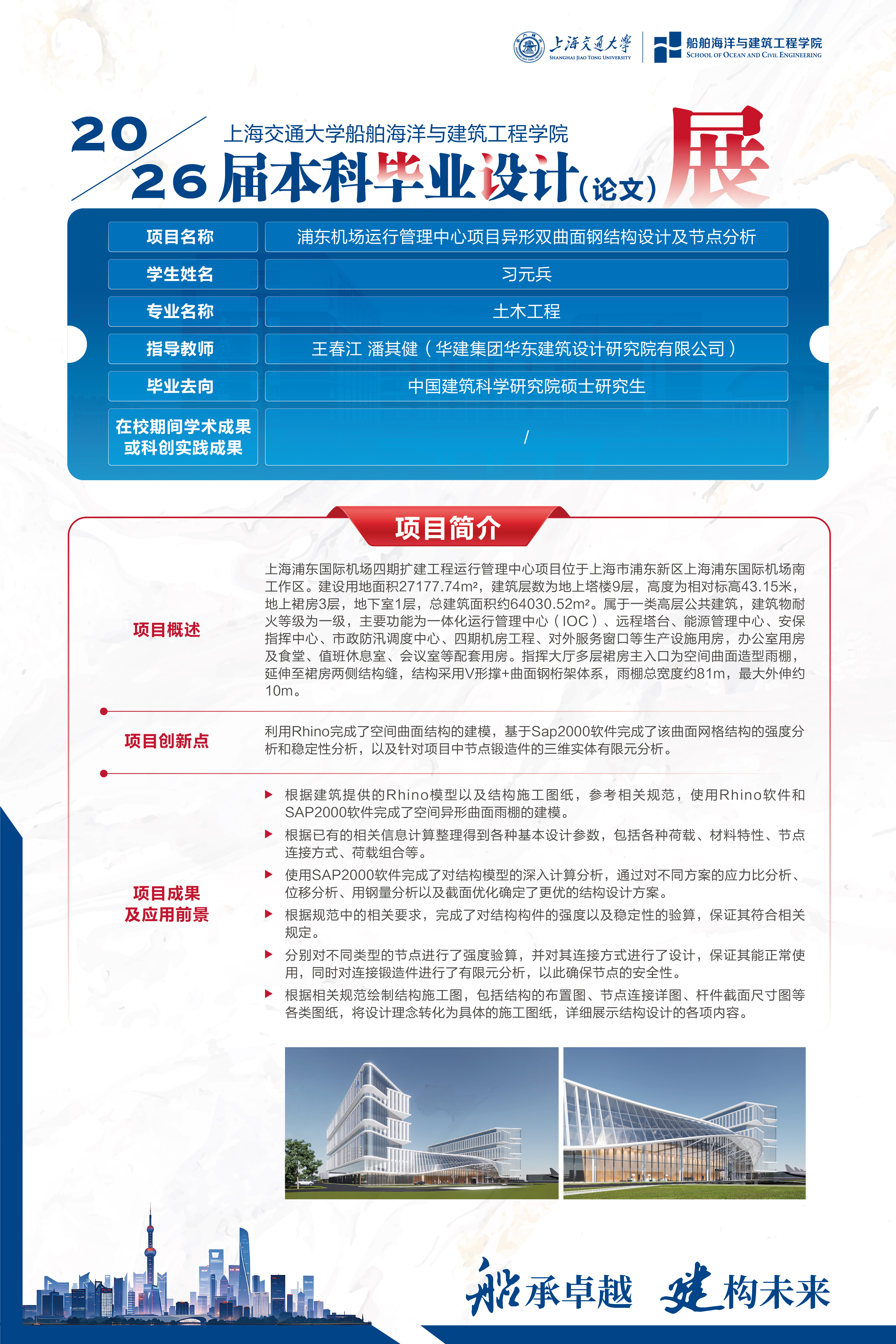

项目概述

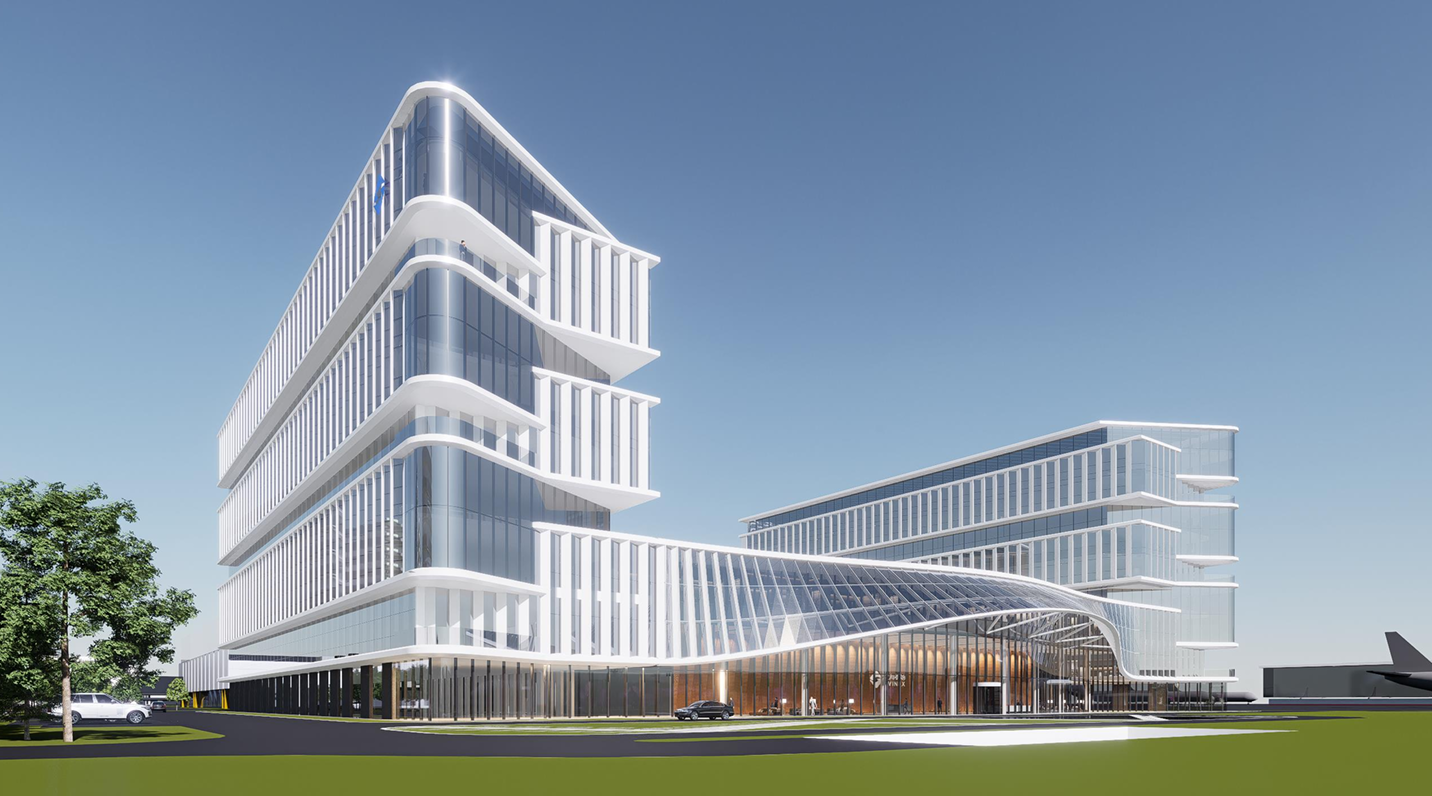

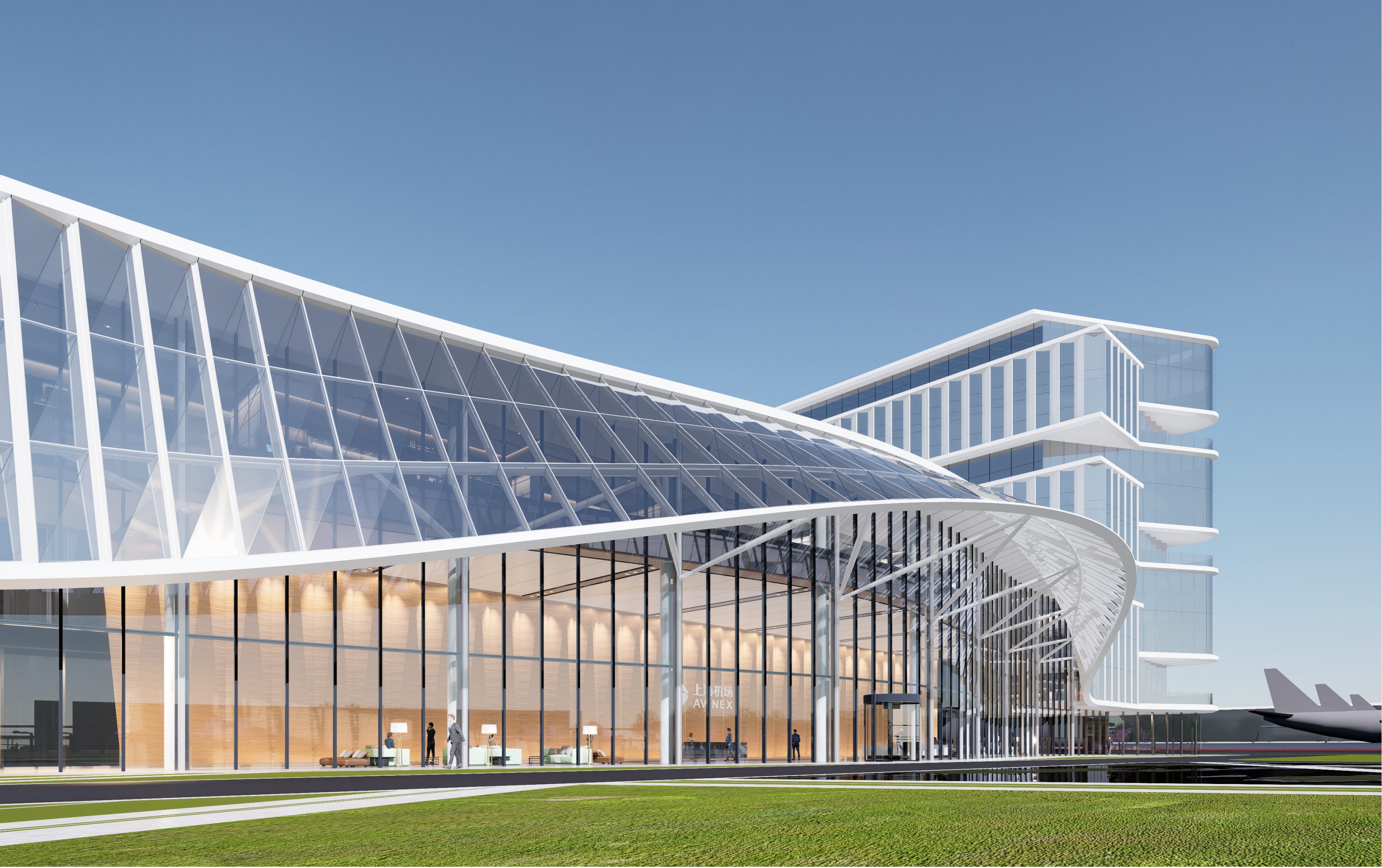

上海浦东国际机场四期扩建工程运行管理中心项目位于上海市浦东新区上海浦东国际机场南工作区。建设用地面积27177.74m2，建筑层数为地上塔楼9层，高度为相对标高43.15米，地上裙房3层，地下室1层，总建筑面积约64030.52m 2。属于一类高层公共建筑，建筑物耐火等级为一级，主要功能为一体化运行管理中心（IOC）、远程塔台、能源管理中心、安保指挥中心、市政防汛调度中心、四期机房工程、对外服务窗口等生产设施用房，办公室用房及食堂、值班休息室、会议室等配套用房。指挥大厅多层裙房主入口为空间曲面造型雨棚，延伸至裙房两侧结构缝，结构采用V形撑+曲面钢桁架体系，雨棚总宽度约81m，最大外伸约10m。

项目创新点

利用Rhino完成了空间曲面结构的建模，基于Sap2000软件完成了该曲面网格结构的强度分析和稳定性分析，以及针对项目中节点锻造件的三维实体有限元分析。

项目成果及应用前景

（1）根据建筑提供的Rhino模型以及结构施工图纸，参考相关规范，使用Rhino软件和SAP2000软件完成了空间异形曲面雨棚的建模。

（2）根据已有的相关信息计算整理得到各种基本设计参数，包括各种荷载、材料特性、节点连接方式、荷载组合等。

（3）使用SAP2000软件完成了对结构模型的深入计算分析，通过对不同方案的应力比分析、位移分析、用钢量分析以及截面优化确定了更优的结构设计方案。

（4）根据规范中的相关要求，完成了对结构构件的强度以及稳定性的验算，保证其符合相关规定。

（5）分别对不同类型的节点进行了强度验算，并对其连接方式进行了设计，保证其能正常使用，同时对连接锻造件进行了有限元分析，以此确保节点的安全性。

（6）根据相关规范绘制结构施工图，包括结构的布置图、节点连接详图、杆件截面尺寸图等各类图纸，将设计理念转化为具体的施工图纸，详细展示结构设计的各项内容。
