项目概述

随着浦东新区城镇化进程持续深化，区域交通出行需求快速增长。现状道路跨浦东运河通道通行能力趋于饱和，高峰时段拥堵严重，制约区域协调发展。本项目位于上海市浦东新区，路线总体呈东西走向，全长约1.68km，道路等级为城市次干路，规划红线宽度32.0~50.0m。工程沿线需跨越规划III级航道（浦东运河）及两条现状城市道路，其中跨越浦东运河的主桥为全线关键控制性节点。
主桥采用双片拱系杆拱桥方案，计算跨径78m，桥梁全长80.4m，桥面总宽31m。本次设计完成该改建工程主桥的全套结构设计，主要工作包括：桥型方案比选、上部结构设计、下部结构设计、附属结构设计及施工组织方案编制。桥型比选阶段对连续梁桥、斜拉桥及系杆拱桥三种桥型进行技术经济综合对比，结合软土地基条件、跨越需求与经济性，最终选用系杆拱桥方案。

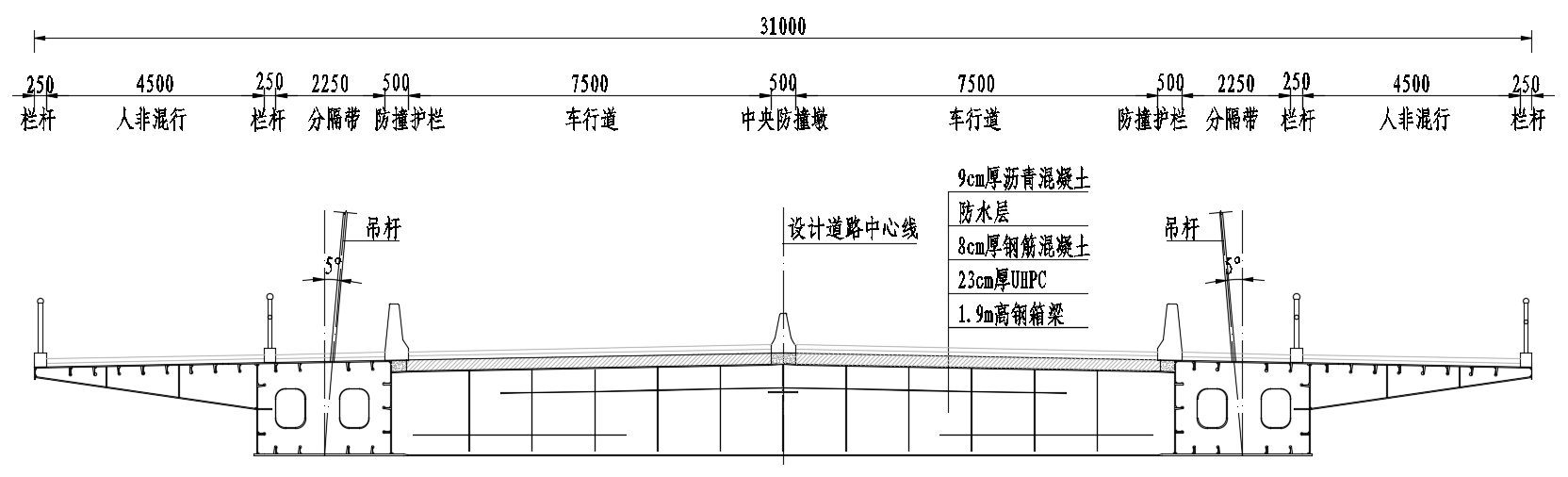

主桥上部结构采用钢-UHPC组合梁体系，拱肋为钢管混凝土结构，主拱肋直径1.5m，副拱肋直径0.8m，矢跨比1/5；主梁采用变截面单箱单室钢箱梁，桥面板采用UC120超高性能混凝土。下部结构采用墙式桥墩、哑铃型承台，基础采用直径1.2m钻孔灌注桩。设计依据《城市桥梁设计规范》（CJJ 11-2011）、《公路桥涵设计通用规范》（JTG D60-2015）等现行规范，按承载能力极限状态、正常使用极限状态进行验算，并满足结构耐久性要求。针对软土地基特点，通过合理配置预应力系杆平衡拱肋水平推力，显著降低下部结构与地基受力，提升结构整体安全性与稳定性。

项目创新点

1）结构体系创新
采用钢-UHPC组合梁体系与系杆拱桥相结合，主梁采用变截面单箱单室钢箱梁，桥面板采用UC120超高性能混凝土，充分发挥钢材与UHPC的材料性能优势，较常规混凝土桥面减轻自重约25%，降低系杆设计轴力，减小地震作用效应，实现结构效率与经济性的统一。

2）软土地基适应性创新
针对上海软土地基条件（地表下40m深度范围内广泛分布淤泥质软土，含水量高、压缩性大、承载力不足80kPa且工后沉降极为敏感），利用系杆拱桥自平衡力学特性，使拱脚水平推力由系杆承担，下部结构以竖向受力为主，相比连续梁桥方案可有效减小桩基直径与桩长，降低基础工程量，特别适合软土地区城市桥梁改建工程。

3）设计理论创新
建立考虑"拱-梁-系杆-桩基"协同工作的结构分析模型，按承载能力极限状态和正常使用极限状态进行精细化验算，重点分析软土流变特性与系杆预应力长期损失之间的耦合作用规律，为软土地区系杆拱桥的设计理论体系提供补充。

项目成果及应用前景

一、项目成果
1. 方案比选成果：完成连续梁桥、斜拉桥、系杆拱桥三种桥型技术经济综合比选，编制比选表，论证推荐系杆拱桥方案在软土地基适应性、建筑高度低、通航净空好、景观效果突出及经济性适中方面的综合优势。
2. 结构设计成果：完成主桥上部结构（拱肋、主梁、吊杆、桥面板、风撑、连杆）、下部结构（墙式桥墩、哑铃型承台、直径1.2m钻孔灌注桩）及附属结构详细设计，明确各构件截面尺寸、材料等级及连接构造，形成完整设计图纸与计算书。

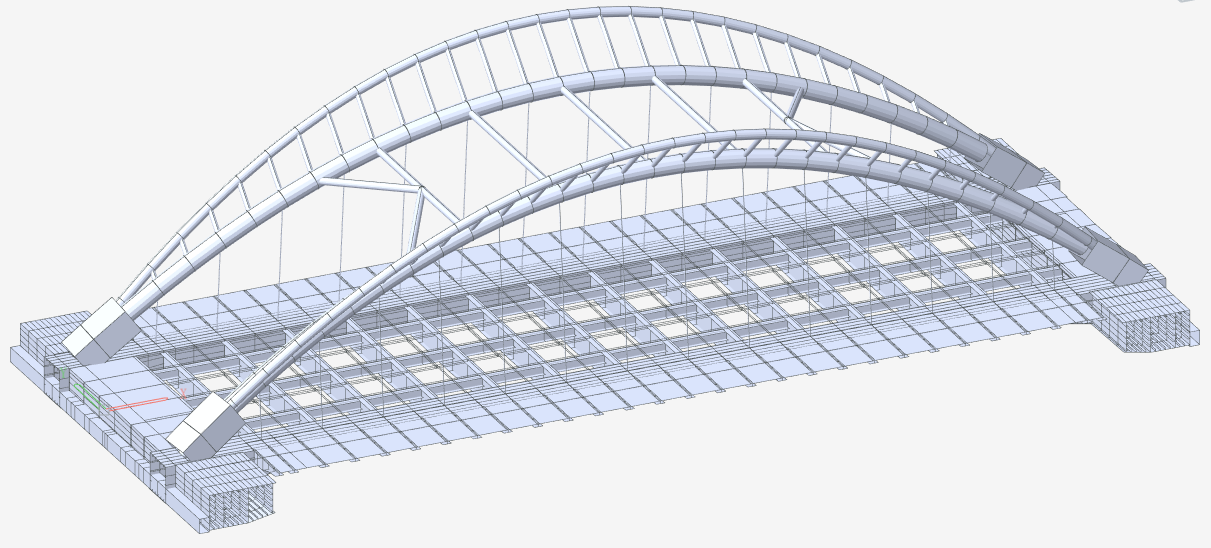

3. 计算分析成果：采用Midas Civil建立空间有限元模型，验算结构在承载能力极限状态和正常使用极限状态下的强度、刚度、稳定性及疲劳性能。主要结论：主梁最大正应力133MPa、拱肋最大组合应力245.5MPa、吊杆最大应力282MPa（小于744MPa容许值），均满足规范要求；汽车荷载作用下拱肋及主梁竖向挠度比值均小于1/800；一阶自振周期0.4215s；整体稳定屈曲荷载系数大于4.0；连接件、局部加劲、节点及疲劳验算均满足现行规范要求。
4. 施工组织成果：编制主桥施工组织方案，明确主要施工工艺、质量控制措施及安全风险管理要点。

二、应用前景
1. 工程实践价值：本设计可为软土地区同类城市桥梁改建工程提供直接参考与技术支撑，尤其适用于跨越航道、对建筑高度和景观有严格要求的市政桥梁，对缓解区域交通瓶颈、提升道路服务品质具有现实意义。
2. 技术推广价值：钢-UHPC组合结构在系杆拱桥中的成功应用，验证了该组合体系在中等跨径桥梁中的可行性，可为更大跨径、更复杂条件下该组合桥型的推广提供设计经验与理论支撑。
3. 经济社会效益：系杆拱桥方案较斜拉桥造价显著降低，较连续梁桥可减少地基处理费用，兼具优良受力性能、施工可行性与工程经济性，在软土地区城市桥梁建设中具有良好的推广应用前景。
